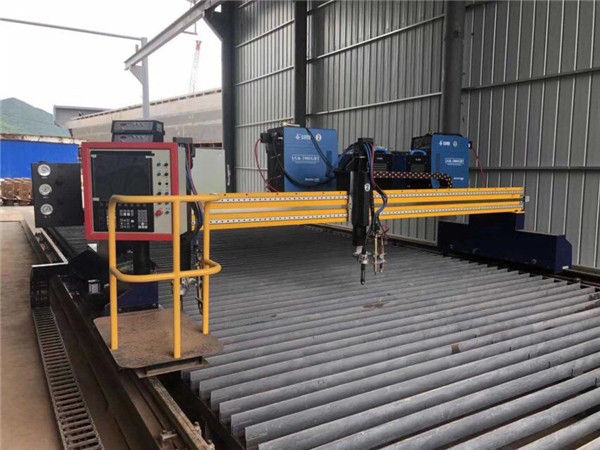

Машина за плазмено рязане 3mx8m
Основна информация

Модел №: 3MX8M
Газ за рязане: кислород + ацетилен или пропан
CNC система: Пекин Старт CNC
Двигател и драйвер: стъпков&Nbsp;мотор и драйвер
Софтуер: Fastcam Software
Прецизност на преместване: 0,01 мм на стъпка
Режим на задвижване: Линеен водач и зъбно колело
Метод за охлаждане на режещата горелка: въздушно или водно охлаждане
Ток: Източник на плазмен режещ 30-400A
Време за изпълнение: 7 дни
Nest софтуер: Fastcam
Спецификация: 3000X8000MM



Характеристика

1. Цялостна заварена конструкция, ос Y, X с рейка и линейно направляващо задвижване, ос Z с електрическо автоматично повдигане, за да се гарантира скорост и качество на рязане.
2. Машина със система за смазване, автоматична система за изсмукване на дим и защита от прах. 3.Настройката е много проста, всички видове CAD графики могат да се четат директно от нашата система чрез U-диск. Софтуерът може автоматично да издава графики.
4. Collocated Udisk интерфейс и софтуер за автоматично конвертиране на код за CAD чертеж, CAD чертеж може да бъде въведен директно в ножа чрез U-диск.
5. Съвети за всяка операция се показват на екрана във всеки момент, така че операторите могат да използват нашата система, без да бъдат обучени или прочетени инструкциите.
6.Създадени индикаторни лампи за различни закачвания. Диагностицирането на куките е ясно само на един поглед и поддръжката е удобна и бърза.
7.Има необходими ключове за управление на движението в каретката на горелката, така че операторът може лесно да премести горелката на правилното място.
8.С точка на прекъсване или прекъсване на захранването, функция на паметта.

параметър

име Портална машина за рязане с ЦПУ
Модел3000×6000×13000×6000×1A3000×6000×1+1A
Видове рязанеКислородно горивоплазмаКислородно гориво и плазма
структураПортал, двойно задвижване
Обхват на коловоза и водеща релса3000×6000 мм
Ефективен размер на рязане2400×4500 мм
трансмисияНадлъжни и напречни основни колички: зъбна рейка и пиньон Напречна подчинена количка: стоманен колан
Тръбна трансмисияНапречно: Индустриална пластмасова верига за влачене;

Надлъжно: висящи шайби или заземителна верига

Дебелина на рязане6-150 мм мека стомана



2-40 мм мека стомана, SS, месинг, алуминий и др. (В зависимост от капацитета на плазмата)Кислородно гориво 6-150 мм;

Плазма: зависи от капацитета на плазмата;

Факел №1 (2 е опция)1 (2 е опция)2
Контрол на височината на горелката (THC)Моторизирано управление на горелката (CAP auto THC е опция)Автоматично напрежение на дъгата THC



Автоматично напрежение на дъгата THC за плазмено рязане

Моторизирано управление на горелката за рязане с кислород
